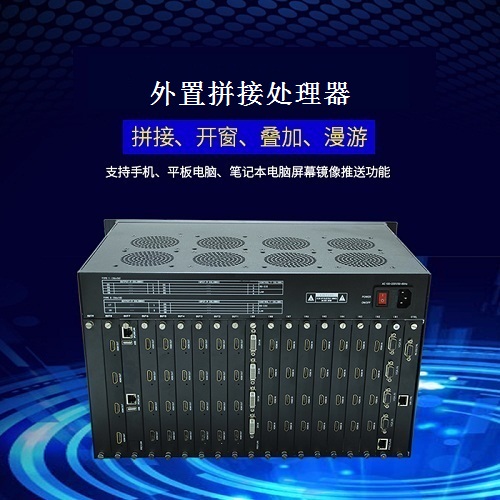

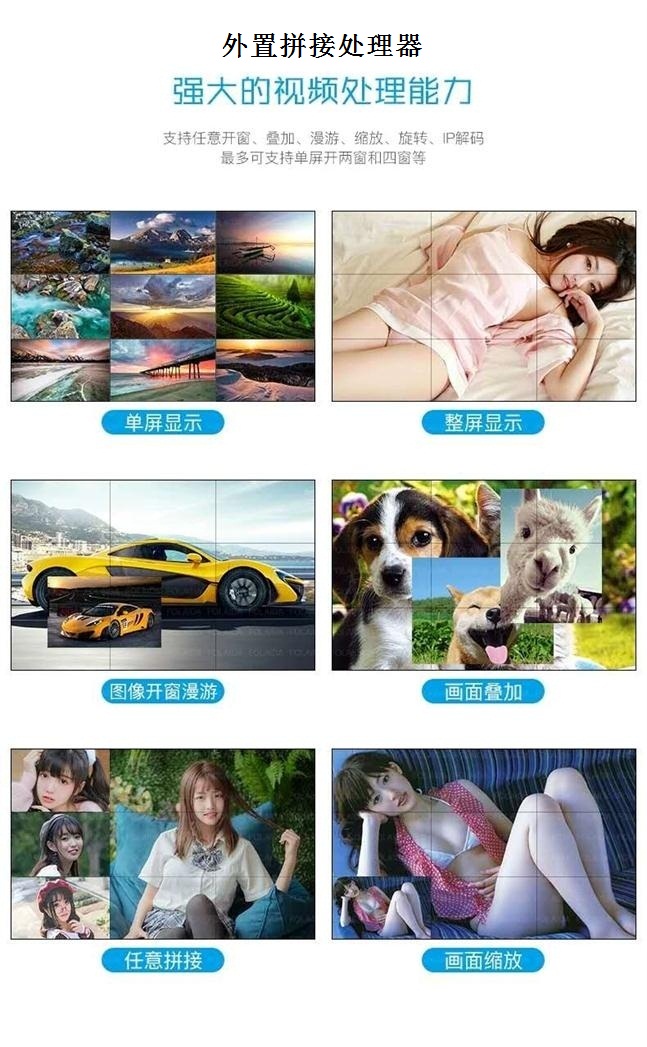

近年來，隨著圖像處理技術的快速發展，外置拼接處理器的應用越來越廣泛，這款設備根據有無操作系統可分為兩類：1、基于PC的處理器，可以運行操作系統，進行復雜的應用；2、基于硬件的處理器，沒有操作系統，具有非常高的穩定性和可靠性。
PCI工控式外置拼接處理器通過工控機利用多路的PCI計算機主板，一部分PCI插槽插入視頻采集卡，另外一部分PCI插槽插入視頻輸出卡，輸入和輸出中間由CPU來構建一個運算和處理庫，這樣就組建成一臺工控式控制器。工作原理是通過CPU運算后將母信號分割成M*N個子視頻信號后，再把每一個子信號都進行放大處理分別傳送給拼接幕墻上的各個對應單元，顯示單元將處理器傳送來的信號實現在大屏幕的每個顯示單元上，而分辨率和處理速度由計算機CPU及對應的PCI卡決定。如1個720P處運算速度為350MHz/nS，而10個720P處運算速度則為3.5MHz/nS，這時CPU的運算能力大大下降，由于工控機的計算能力有限，一臺性能極好的工控式拼接器在1024*768的情況下也只能實現4X4的拼接，大大地限制了拼接墻的單元數。
嵌入式外置拼接處理器也稱“內拼式拼接器”它是基于液晶屏信號驅動板上增加的運算分割技術，其工作原理先將一個完整的母畫面?zhèn)魉椭列盘栠\算處理器，運算處理器以ID地址編碼器的方式開始鎖定各自在母畫面中的位置，以二進制BCD碼順序排列(BCD水平坐標：從左至右，和BCD垂直坐標：從上至下)開始運算切割成多個子畫面，處理器將各自運算好的數據直接輸送給液晶驅動板，驅動板將色彩、亮度、對比度等參數調校后以LVDS方式傳送至LCDIC成像器形成圖像。由于嵌入式拼接器采用硬件架構數字圖形處理技術每次只處理一種類型信號，所以不需要強大的CPU核心來運算多通道信號。簡單的單畫面拼接功能為一些只需要大畫面顯示的客戶提供了非常靈活的方便，曾經一度被受市場青睞。

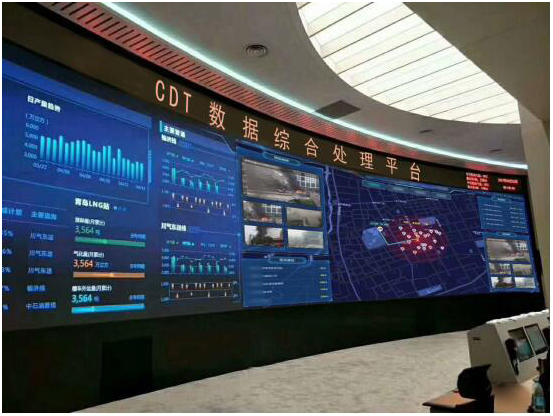

東健宇Teching品牌分布式外置拼接處理器主要用在分布式的系統當中，任何一個節點的損壞都不會影響整個系統的正常工作。集中式的結構控制器信號采集卡損壞要更換整張信號采集卡，而采用分布式的結構只需更換相應的部件，影響小，且處理起來更簡單。分布式控制系統是新一代的多屏圖像處理系統，具有數字化、模塊化、網絡化的特點。由RGB處理器、視頻處理器、高清處理器、IP視頻處理器、顯示處理器、控制服務器、以太網數據交換機等組件構成，整個系統采用分布式架構，將視頻與計算機RGB信號的采集處理與混合顯示分散于不同的處理器同步進行實時處理，各信號處理器之間完全通過網絡連接，信號在整個處理、傳輸和顯示過程中均是數字信號形式，不經過任何模-數、數-模轉換，從而保證了各類信號的高清、實時顯示。分布式顯示控制系統架構的優勢是：各類信號處理器可根據顯示墻規模及信號源的需要，通過以太網連接，任意組合成一套分布式顯示控制系統，極大地增強了整個系統的信號處理能力和顯示靈活性。系統具有數字化、網絡化、高性能、高可靠、高可擴展、靈活便捷、綠色環保等優點。
