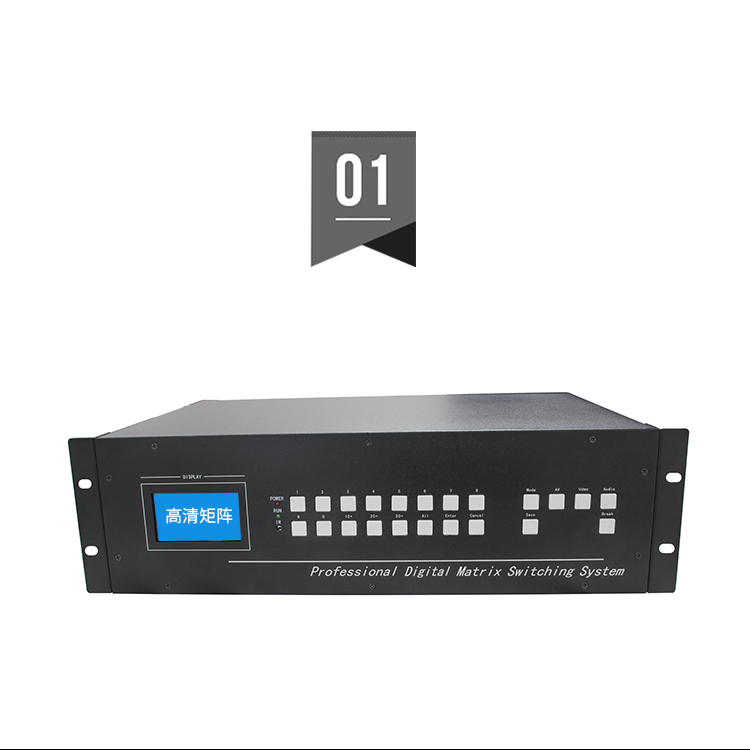

關于東健宇4K高清混合信號矩陣TEC8060MXG矩陣在數模信號集成輸入中的解決方案，以下是技術要點及實現邏輯的詳細說明：
一、核心功能架構
1. 4K高清混合信號矩陣兼容性設計**
- 支持HDMI 2.0（數字）、VGA（模擬）、DVI-I（數?；旌希┑榷嘟涌谳斎?，通過硬件級信號分離技術實現數模信號的物理隔離與獨立處理。
- 內置自動信號檢測模塊，可動態識別輸入源類型（如HDCP加密內容、分辨率參數），并觸發對應處理流程。
2.4K高清混合信號矩陣信號轉換與優化**
- 數模轉換**：對模擬信號（如VGA）進行ADC采樣，通過FPGA實時補償信號衰減，支持1080p@60Hz無損轉換。
- 數字信號增強**：采用Re-clocking技術消除HDMI/DVI信號的抖動，確保長距離傳輸（如15米HDMI線）的穩定性。
3. 4K高清混合信號矩陣 EDID管理與自適應配置**
- 通過EDID（顯示設備識別數據）學習功能，自動匹配輸出設備的分辨率、刷新率及色彩空間，解決數模信號因設備差異導致的兼容性問題。
- 支持手動編輯EDID，可強制輸出特定分辨率（如4K/60Hz）或禁用HDCP，適配專業監控場景需求。
4. 4K高清混合信號矩陣多信號同步切換**
- 采用雙路獨立切換架構，數模信號通過不同物理通道傳輸，避免串?dāng)_。切換延遲低于20ms，滿足實時監控場景需求。
- 提供RS-232/IP控制接口，支持第三方中控系統（如Crestron、AMX）聯動，實現信號源一鍵切換與場景預設。

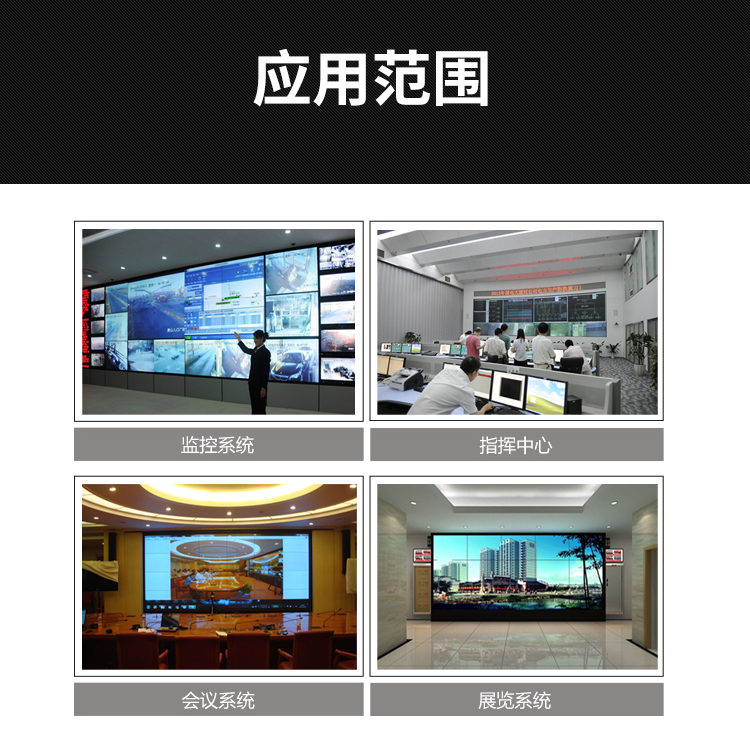

5.4K高清混合信號矩陣典型應用案例**
- 會議系統**：集成電腦（HDMI數字信號）、攝像機（SDI模擬信號）至同一矩陣，通過一鍵切換實現多畫面輸出。
- 安防監控**：兼容模擬攝像機（CVBS）與IP攝像機（HDMI），支持4K分辨率與1080p信號混合上墻顯示。
- 優勢對比**：相比傳統純數字或純模擬矩陣，TEC8060MXG減少信號轉換設備（如分配器、轉換器），降低布線復雜度約40%。

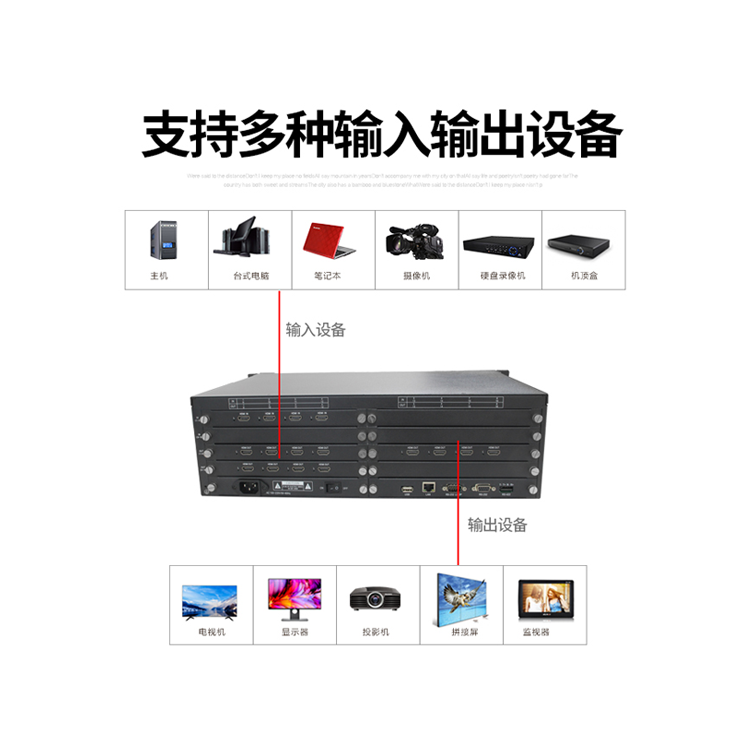

- 輸入輸出配置**：8路輸入（HDMI×4、VGA×2、DVI×2）、6路輸出（HDMI×4、VGA×2），支持級聯擴展至256路。
- 矩陣帶寬能力**：?jiǎn)瓮ǖ缼?2Gbps，支持4K@60Hz 4:4:4色深傳輸。
- 兼容性擴展**：通過添加光纖卡模塊，可支持SDI/光纖信號接入，構建全I(xiàn)P化傳輸網絡。
通過上述架構設計與技術整合，東健宇TEC8060MXG矩陣實現了數模信號的無縫集成，適用于需要兼顧傳統設備與新型數字顯示系統的復雜場景。實際部署時建議優先測試信號兼容性，并根據設備負載調整供電方案（標配12V/5A電源）。
深圳市東健宇電子有限公司是高清音視頻設備生產廠家，成立于2006年。主營：4K高清無縫混合矩陣/4K@30HZ60HZ矩陣/網絡編解碼器/視頻解碼器/畫面處理器/LED 大屏拼接控制器/分布節式點坐席管理，提供OEM/ODM開發定制服務。公司被評為三屆國家高新，產品有權威檢測報告和3C認證等多項資質證書，56項專利等。廣泛應用平安城市 指揮中心 部隊派出所 三大運營商 政企市政建設 氣象環境交通，會議室家庭影院，教育醫療，金融證券, 娛樂商業展示 機場高鐵地鐵 數字工廠 廣播電視等多行業，電話：13826563141, 13312912372 13312912449，官網4259.com.cn
