一隨著科技的不斷發展，在現代會議室中有許多的新產品應用不斷的產生，這樣就造成會議室視頻系統中視頻格式復雜多樣。在一個會議室中，信號源主要有電腦臺式機，筆記本電腦，液晶書寫屏及等離子手寫屏等交互設備，高清的攝像頭，DVD及藍光播放器，顯示設備有大屏幕投影機，等離子，液晶升降顯示屏，監視器以及硬盤錄像機等等，在這些設備中信號格式就有：復合視頻（隨著高清概念的普及，復合視頻的應用越來越少，更多的被分量視頻所取代），分量視頻，VGA，DVI，HDMI和SDI等數字視頻。
在本方案中我們只需要選擇一臺VDCM數字高清混合矩陣就可以解決以上所有的問題，配合相應的遠距離傳輸設備，我們就可以實現一個完美的會議室視頻信號解決方案。
VDCM有多種不同的輸入輸出格式，包括DVI/HDMI/VGA/HD-SDI/YPbPr，以及光纖輸出入輸出端口，可以專門針對高端會議系統中的各種高清、標清，以及數字、模擬信號的傳輸與切換，
信號源部分：
1、 高清攝像頭，采用HDMI的接口，我們通過VFO6801TA/RA光纖收發器連接到VDCM矩陣的HDMI輸入端口；
2、 藍光DVD位于機柜內，可以使用HDMI線纜直接連接到VDCM矩陣的HDMI輸入端口；
3、 普通DVD也是位于機柜內的，一般采用分量視頻輸出，因?yàn)榫嚯x短，可以直接接入VDCM矩陣的YPbPr輸入端口；
4、 模擬攝像頭一般位于會議室的墻面，可以直接采用分量視頻線纜接入VDCM矩陣的YPbPr輸入端口；
5、 本地臺式計算機和液晶手寫屏的VGA信號，通過VJ231分配器直接接入VDCM矩陣的VGA輸入端口；筆記本計算機信號通過桌面接口VSCC201直接接入VDCM矩陣的VGA輸入端口；
6、 其他距離較遠的計算機信號和等離子書寫屏主機的信號我們可以通過雙絞線收發器VTP100TA/RA或者光纖收發器VFO6802接入。
1、 顯示設備的核心是大屏幕投影機，使用VDCM矩陣的DVI輸出端口，考慮到投影機一般距離機柜較遠，我們采用VF06801光纖收發器傳輸；
2、 等離子書寫屏，使用VDCM矩陣的DVI輸出端口，通過雙絞線收發器VTPDVI250TA/RA傳輸；也可以通過便于安裝的光線延長器VFO6000來傳輸；
3、 硬盤錄像機使用DVI輸出端口，位于機柜內部，采用DVI線纜直接連接；
4、 會議桌上的多臺液晶升降顯示屏，只需要顯示相同視頻內容，我們采用VDD80分配器分配后接入，使用VDCM矩陣的DVI輸出端口；
5、 監視器用于操作人員對整個視頻會議系統的監控，使用VDCM矩陣的VGA輸出端口，可以通過雙絞線收發器VTP100TA/RA傳輸。
另外，VDCM數字高清混合矩陣可以通過串口或者網絡接收第三方控制設備的遠程控制，同時，配有本地的前面板控制以及專用控制軟件。
由此，VDCM數字高清混合矩陣可以滿足任何一個復雜視頻會議室的信號切換需求，不再需要任何的格式轉換設備，配合使用VTP系列雙絞線和VFO系列光纖遠距離傳輸設備，完全解決了所有的信號切換和傳輸?shù)男枨螅⑶沂挂曨l會議室中顯得雜亂無章的的信號管理變得極為簡單。

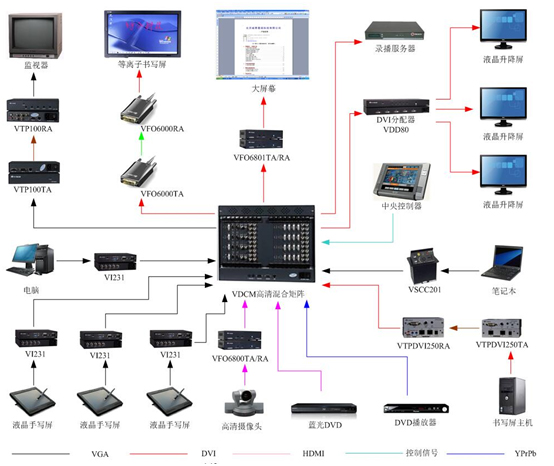

系統連接如下：
本方案的核心設備為一臺VDCM數字高清混合矩陣，主要有如下特點：
◆ 全數字零壓縮數字切換
◆ 傳輸解析度1920*1200@60Hz,HVTV1080p數字化像素
◆ 支持DVI/HDMI/VGA/HD-SDI/YPbPr等多種格式信號同時輸入
◆ 模塊化設計，插板式結構
◆ 自適應輸入
◆ RS－232串接通訊端口
◆ IP控制端口
◆ 前面板LCD狀態顯示報告
◆ 便捷的前面板存取操作，可預存多組切換模式
◆ 掉電現場保護功能
◆ 視頻輸入端口具有時鐘/數據恢復和重組
◆ 能實時監視各輸入通道輸入狀態
◆ 冗余電源配置VDCM應用解決方案
◆ HDMI輸入輸出端口支持HDCP協議
◆ 輸出板卡自帶多路電源輸出，方便光纖收發設備使用。
相關配套傳輸設備主要有：
一、 雙絞線傳輸：
1、 VTPDVI250TA/RA 雙絞線DVI信號收發器，利用普通網線延長DVI信號的傳輸，最遠可以達到250米；VTPDVI50TA/RA 低成本傳輸方案，最遠距離為50米；
2、 VTP100TA/RA 雙絞線RGB信號收發器，利用普通網線延長RGB信號的傳輸，最遠可以達到300米的傳輸距離。
二、 光纖傳輸：
1、 VFO6000 DVI光纖延長器，體積小巧的DVI光纖收發器，大小如普通DVI插頭，為等離子等平板顯示設備掛墻或立柱表面安裝等空間狹小的工程提供了很好的解決方案；
2、 VFO6800系列光纖收發器，分別支持DVI/HDMI/VGA/分量視頻等信號的光纖收發，最遠傳輸距離可達20公里。
